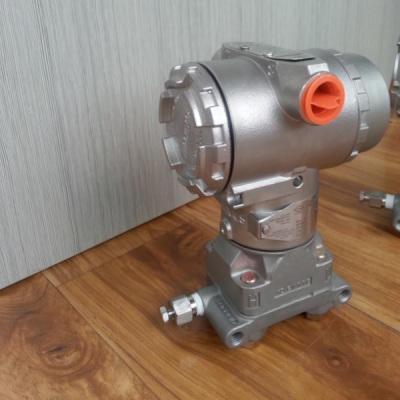

罗斯蒙特3051CG表压变送器
罗斯蒙特的3051C型变送器为压力测量技术创建了一个新的标准。罗斯蒙特3051压力变送器具有***的操作性能、灵活的CoPlanarTM平台，而且可以升级。新型罗斯蒙特3051C压力变送器的性能指标***了在不同工况下的精度和稳定性。
工作原理：工作时，高、低压侧的隔离膜片和灌充液将过程压力传递给灌充液，接着灌充液将压力传递到传感器中心的传感膜片上。传感膜片是一个张紧的弹性元件，其位移随所受压而变化（对于GP表压变送器，大气压如同施加在传感膜片的低压侧一样）。AP绝压变送器，低压侧始终保持一个参考压力。传感膜片的位移量为0.004英寸（0.1毫米），且位移量与压力成正比。两侧的电容极板检测传感膜片的位置。传感膜片和电容极板之间电容的差值被转换为相应的电流，电压或数字HART（高速可寻址远程发送器数据公路）输出信号。
技术参数
总体性能：±0.15%
精度：±0.075%
差压：校验量程从0.5inH2O至2000psi
表压：校验量程从2.5inH2O至2000psi
压力：校验量程从0.167psia至4000psia
过程隔离膜片：不锈钢，哈氏合金CR，蒙乃尔R，钽（***CD，CG）及镀金蒙乃尔
设计小巧、坚固而质轻，易于安装
选型
型号 | 变送器类型(选其一) | |
3051CD
3051CG
3051CA | 差压变送器
表压变送器
压力变送器 | |
代码 | 压力范围(URL)(选其一) | 3051CD型 | 3051CG型 | 3051CA型 |
| CD | CG | CA |
0 | (-747至747Pa) | 不提供 | 0-0.167至0-5psia
(0-8.6至0-260mmHga) |
| · | － | · |
1 | 0-0.5至0-25inH2O
(0-0.12至0-6.22kPa) | 0-0.5至0-25inH2O
(0-0.12至0-6.22kPa) | 0-0.3至0-30psia
(0-2.07至0-206.8kPa) |
| · | · | · |
2 | 0-2.5至0-250inH2O
(0-0.62至0-62.2kPa) | 0-2.5至0-250inH2O
(0-0.62至0-62.2kPa) | 0-1.5至0-150psia
(0-10.34至0-1034.2kPa) |
| · | · | · |
3 | 0-10至0-1000inH2O
(0-2.48至0-248kPa) | 0-10至0-1000inH2O
(0-2.48至0-248kPa) | 0-8至0-800psia
(0-55.16至0-5515.8kPa) |
| · | · | · |
4 | 0-3至0-300 psi
(0-20.7至0-2070kPa) | 0-3至0-300 psi
(0-20.7至0-2070kPa) | 0-40至0-4000psia
(0-275.8至0-27580kPa) |
| · | · | · |
5 | 0-20至0-2000 psi
(0-138至0-13800kPa) | 0-20至0-2000 psi
(0-138至0-13800kPa) | 不提供 |
| · | · | － |
代码 | 输出 | CD | CG | CA |
A
M(1) | 4-20mA，带有基于HART协议的数字信号
低功耗，1-5Vdc带有基于HART协议的数字信号(0.8-3.2Vdc，用选项代码C2) | ·
· | ·
· | ·
· |
代码 | 结构件材料 | 过程法兰材料 | 法兰材料 | 排液/排气阀 | 法兰接头 |
| CD | CG | CA |
5
2
3(2)
4
8(2)
7(2)
0 | 共面(Coplanar) | 电镀碳钢 | SST | 电镀碳钢 | 共面(Coplanar) | SST | SST | SST | 共面(Coplanar) | 哈氏合金C | 哈氏合金C | 哈氏合金C | 共面(Coplanar) | 蒙乃尔 | 蒙乃尔 | 蒙乃尔 | 共面(Coplanar) | 电镀碳钢 | 哈氏合金C | 电镀碳钢 | 共面(Coplanar) | SST | 哈氏合金C | SST | 替代法兰-见选项H2H3H4H7F1F2G1G2FAFBFCFD或S5 |
| ·
·
·
·
·
·
· | ·
·
·
·
·
·
· | ·
·
·
·
·
·
· |
代码 | 隔离膜片 | CD | CG | CA |
2
3(2)
4
5
6 | 316L SST
哈氏合金C-276
蒙乃尔
钽（仅适用于3051CD与CG型，量程2-5。不适用于3051CA型）
镀金蒙乃尔 | ·
·
·
·
· | ·
·
·
·
· | ·
·
·
－
· |
代码 | O型环 | CD | CG | CA |
A
B | 玻璃填充四氟乙烯(TFE)
石墨填充四氟乙烯(TFE) | ·
· | ·
· | ·
· |
代码 | 灌充液 | CD | CG | CA |
1
2 | 硅油
惰性液(卤代烃) | ·
· | ·
· | ·
－ |
代码 | | CD | CG | CA |
A
B
C
D
J
K
L | 铝，覆聚氨酯涂层
铝，覆聚氨酯涂层
铝，覆聚氨酯涂层
铝，覆聚氨酯涂层
SST
SST
SST | 1/2-14NPT
M2×1.5(CM20)
PG13.5
G 1/2
1/2-14NPT
M2×1.5(CM20)
PG13.5 |
| ·
·
·
·
·
·
· | ·
·
·
·
·
·
· | ·
·
·
·
·
·
· |
代码 | 选项 | CD | CG | CA |
H2
H3(1)
H4
H7(1)
FA
FB
FC
FD
FP
FQ
F1
F2
G1
G2
S5
B4
B1
B2
B3
B7
B8
B9
BA
BC
| 替代法兰选项（要求结构件材料代码0）
传统法兰，316 SST，SST排液/排气阀，SST法兰接头
传统法兰，哈氏合金C，哈氏合金C排液/排气阀，哈氏合金C法兰接头
传统法兰，蒙乃尔，蒙乃尔排液/排气阀，蒙乃尔法兰接头
传统法兰，316 SST，哈氏合金C排液/排气阀，316 SST法兰接头
液位法兰，SST，2英寸，ANSI 150级，垂直安装
液位法兰，SST，2英寸，ANSI 300级，垂直安装
液位法兰，SST，3英寸，ANSI 150级，垂直安装
液位法兰，SST，3英寸，ANSI 300级，垂直安装
DIN液位法兰，SST，DN50，PN40，垂直安装
DIN液位法兰，SST，DN80，PN40，垂直安装
液位法兰，SST，3英寸，ANSI 150级，水平安装
液位法兰，SST，3英寸，ANSI 300级，水平安装
液位法兰，碳钢，3英寸，ANSI 150级，水平安装
液位法兰，碳钢，3英寸，ANSI 300级，水平安装
装配305一体化阀组
安装支架
共面(Conplanar)法兰支架，用于2英寸管道安装或面板安装，全部为SST
传统法兰支架，用于2英寸管道安装，碳钢螺栓
传统法兰支架，用于面板安装，碳钢螺栓
传统法兰平支架，用于2英寸管道安装，碳钢螺栓
B1支架，配300系列SST螺栓
B2支架，配300系列SST螺栓
B3支架，配300系列SST螺栓
SST B1支架，配300系列SST螺栓
SST B3支架，配300系列SST螺栓 |
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
|
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
|
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
|
